聚丙烯防腐膠帶，又名：聚丙烯增強(qiáng)纖維防腐膠帶，是由基膜、膠層和離型膜三部分組成。我公司2002年引進(jìn)國外先進(jìn)流程工藝，以抗紫外線高強(qiáng)度的網(wǎng)狀增強(qiáng)聚丙烯纖維織物做基材，采用丁基橡膠和聚異丁烯改性瀝青做防腐膠粘劑，通過熱復(fù)合技術(shù)后復(fù)離型膜制成。其優(yōu)異的抗拉強(qiáng)度和強(qiáng)大的粘接性能，能非常有效抵御土壤外部產(chǎn)生的應(yīng)力和熱膨脹，阻止防腐層變形和剝離。
我公司生產(chǎn)的聚丙烯增強(qiáng)纖維防腐膠帶，依據(jù)SY/T0414標(biāo)準(zhǔn)經(jīng)老化試驗(yàn)檢測(cè)證明耐腐蝕壽命長達(dá)40~50年之久。二十年來產(chǎn)品在石油、化工、燃?xì)狻⒊墙ǖ刃袠I(yè)中的新設(shè)地埋鋼質(zhì)管道和儲(chǔ)罐外防腐蝕保護(hù)及老舊防腐層對(duì)柔性材料做保護(hù)得到了廣泛應(yīng)用，成為國內(nèi)增強(qiáng)纖維聚丙烯防腐膠帶實(shí)力廠家。
1.耐拉伸、耐壓痕、抗磨損、抗沖擊
2.粘力強(qiáng)，密封嚴(yán)密
3.耐老化、耐腐蝕、抗電擊
4.靈活易用，一次成型，節(jié)省成本
| 基材厚度 | 0.30～0.60mm | 膠層厚度 | 0.70～1.20mm |
| 產(chǎn)品厚度 | 1.00～1.80mm | 基材拉伸強(qiáng)度 | ≥60Mpa |
| 對(duì)背材剝離強(qiáng)度 | ≥40N/cm | 對(duì)底漆鋼剝離 | ≥50N/cm |
| 絕緣電壓 | ≥15KV | 體積電阻率 | >1×1012 |
| 吸水率 | <0.35% | 水蒸汽滲透率24h | <0.45 mg/cm2 |
| 耐真菌性 | 良好 | 耐細(xì)菌性 | 良好 |
| 適用管徑 | 25mm ～ 2200mm |
1、基材顏色：黑色
2、膠帶寬度：50~300mm
3、膠卷長度：15~120m
4、卷芯尺寸：38mm、76mm 紙芯或硬紙塑料卷芯
5、包裝：紙箱 m2
6、可根據(jù)客戶需要定制加工
A. 施工溫度：-5～+50℃；禁止雨、雪、霧天風(fēng)濕度＞85%情況下和沙較大環(huán)境下露天施工。
B. 選用聚丙烯增強(qiáng)纖維防腐膠帶做防腐蝕層時(shí)。
1、防腐表面處理：除銹、除焊渣、除毛刺、清油污和雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應(yīng)達(dá)St3級(jí)，機(jī)械除銹應(yīng)達(dá)到Sa2.5級(jí)。
2、涂底漆：使用時(shí)遠(yuǎn)離火源，攪拌均勻后用干凈毛刷、滾刷或其他機(jī)械方法均勻涂敷。

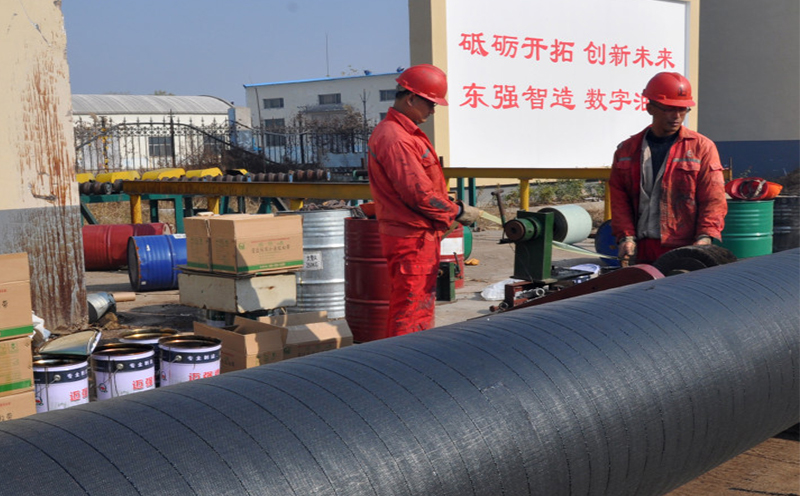

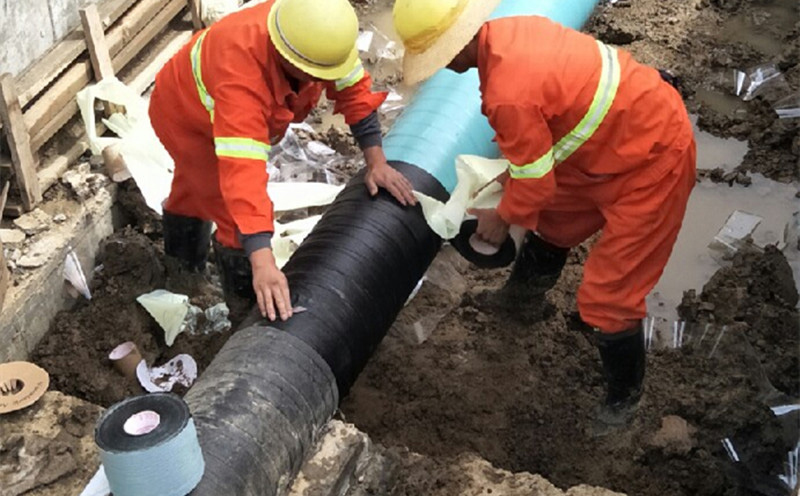

3、底漆涂刷5-10分鐘表干后即可纏帶。施工過程中要增大聚丙烯防腐膠帶的平衡漲力，達(dá)到緊貼于作業(yè)面，實(shí)現(xiàn)包平無空隙、無皺折效果。
C. 選用聚丙烯防腐膠粘帶做抗機(jī)械應(yīng)力保護(hù)層時(shí)可無需底漆，以軸向搭接帶寬度≥50%繞纏，兩端包覆柔性防腐層各≥50mm，繞帶操作方法同上。
1、防暴曬、防雨淋、防凍保溫。
2、防止壓壞變形，直立、疊高≤5層。
3、在受到-5℃以下暴凍時(shí)，需在20℃左右存放48小時(shí)，方可使用。
4、應(yīng)在相對(duì)濕度＜75%、溫度5～30℃庫房中存放，并遠(yuǎn)離熱源與明火。
5、保質(zhì)期限12個(gè)月。
