無溶劑液態環氧涂料，又名：無溶劑環氧底漆，我公司產品是以改性環氧樹脂為主要成膜物的無溶劑雙組份涂層材料。

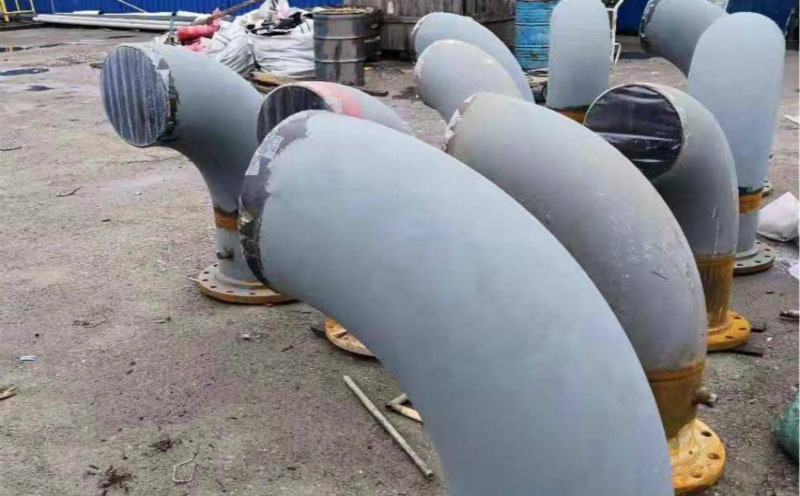

無溶劑環氧底漆廣泛用于石油、天然氣、化工、城建等行業，鋼質構件和管道外壁防腐和管道補口、彎頭、異形件的防腐蝕。對鋼表面、環氧粉末涂層、環氧煤瀝青涂層等，具有優良的附著力和兼容性。無溶劑環氧底漆固化周期短，成膜硬度高，耐磨性、耐沖壓性也十分優異，還能有效屏蔽酸、堿、鹽、水、溶劑、化工大氣的滲透，抗腐蝕性十分優越，同時有很高的抗陰極剝離性能。
我公司依據GB/T23257技術標準，生產的無溶劑環氧底漆質優價好，多年來深受用戶的信賴，成為眾多用戶信賴的無溶劑液態環氧涂料廠家。
1、A、B混容，不含溶劑，無毒，厚涂層。
2、耐腐蝕、粘接力、密封性優異。
3、剪切強度高、硬度大，抗沖擊。
4、適應環境范圍大，機械或人工涂敷，易操作。
| A組份比重 | 1.41g/cm3 | B組份比重 | 0.95g/cm3 |
| 固體體積 | 99.6% | 固體重量 | 99.5% |
| 混合比例（重量） | 5:1 | 表干時間 | 1h |
| 實干時間 | 3.5h | 涂層厚度（一遍） | 400微米 |
| 理論用量 | 1.5~1.8Kg/m2 | 剝離強度 | 19.4MPa |
| 吸水率 | 0.33% | 附著力 | 1級 |
| 電氣強度 | 42MV/m | 體積電阻率 | 1.20x1013Ω·m |
1、顏色：黑、灰
2、包裝：大/小馬蹄形桶
3、凈重：30kg/組
1、表面處理：除焊渣、除毛刺、清油污、去雜物，并保持清潔干燥。除銹符合GB/T 8923要求，手工除銹應達St3級，機械除銹應達到Sa2.5級。
2、取甲、乙組份無溶劑環氧防腐涂料，按照比例混合，進行充分攪拌，隨后均勻涂刷于需防腐的作業面。（涂刷中防止出現漏涂、流掛等現象）
3、必須在通風良好條件下（5～+40oC）進行作業施工。工件表面溫度至少應高于露點溫度3度以上，寒冷和潮濕的環境會使涂層干燥速度減慢。
4、禁止雨、雪、霧天濕度超過85%情況下和風沙較大環境下，不加防護措施露天使用。
1、陰涼避光，遠離明火與高溫。
2、嚴禁倒置，疊高不得超過5層，防損傷包裝，防包裝滲漏。
3、在＜35℃，相對濕度＜75%的環境下存儲。
4、保質期限12個月。
友情鏈接 link
