壓敏膠熱收縮帶， 又名：熱烤壓敏帶、壓敏型熱縮帶、壓敏膠熱收縮帶、熱縮壓敏帶、壓敏熱縮帶。是一種由輻射聚乙烯膜片，與新型的丁基橡膠不溶性彈性體膠粘劑通過復(fù)合工藝制成的帶狀熱縮防腐蝕材料。
熱縮壓敏帶適用于油氣、化工、城建等行業(yè)的新設(shè)管道防腐層補口和在役管線補口修復(fù)。對鋼、PE、FBE、PP表面粘結(jié)牢固，密封性好。在使用前只需除去作業(yè)表面水汽、污垢，保持清潔，無松動物即可。壓敏型熱縮帶具有獨特的自修復(fù)功能，可自動愈合直徑小于5mm的破損。壓敏膠型熱收縮帶還具有耐氧氣滲透、修補操作容易、施工能源消耗少、流水作業(yè)快、施工便攜等特點。是目前國內(nèi)外管道補口與修復(fù)的良好材料之一。
我司遵照GB/T 51241-2017和SY/T5918-2017技術(shù)標(biāo)準(zhǔn)規(guī)范生產(chǎn)的壓敏膠熱收縮帶，分外護型和防腐型兩種。為保證工程質(zhì)量的優(yōu)質(zhì)性，請廣大客戶按照設(shè)計要求來對應(yīng)選擇型號。
1、與作業(yè)界面粘結(jié)牢固，抗水蒸氣透過
2、可與無溶劑環(huán)氧底漆配套使用，也可單獨使用
3、對預(yù)熱溫度不做要求，修補方法簡便
4、機械穩(wěn)定性高、長期防腐可靠性高，使用壽命長
單一結(jié)構(gòu)：即只安裝壓敏膠型熱收縮帶，主要用于在役管線補口防腐層修復(fù)；
復(fù)合結(jié)構(gòu)：即無溶劑環(huán)氧底漆+壓敏膠型熱收縮帶，采用干膜安裝，并且將無溶劑環(huán)氧底漆厚度提高至400μm以上，其特點是使底漆具備防腐性能，提高補口防腐層的整體使用壽命，主要用于新建管線補口防腐；
雙保險復(fù)合結(jié)構(gòu)：粘彈體防腐膠帶+壓敏膠型熱收縮帶，這種結(jié)構(gòu)可以起到非常好的防腐蝕保護作用，可用于補口防腐層修復(fù)和新建管線補口防腐。
輻射聚乙烯基材部分
| 拉伸強度 | 25Mpa | 斷裂伸長率 | 865% |
| 體積電阻率 | 1.60×1013 | 電氣強度 | 28.5MV/m |
| 耐環(huán)境應(yīng)力開裂 (F50） | 1100h不開裂 | 熱水沖擊（225℃,4h） | 無裂紋、無流淌、無滴垂 |
壓敏膠層部分
| 軟化點 | 120℃ | 搭接剪切強度 | 23℃ 1.26Mpa，85℃ 0.10Mpa |
| 滴垂130℃,48h | 無滴垂 | 吸水率 | 0.13% |
| 脆化溫度 | -45℃ |

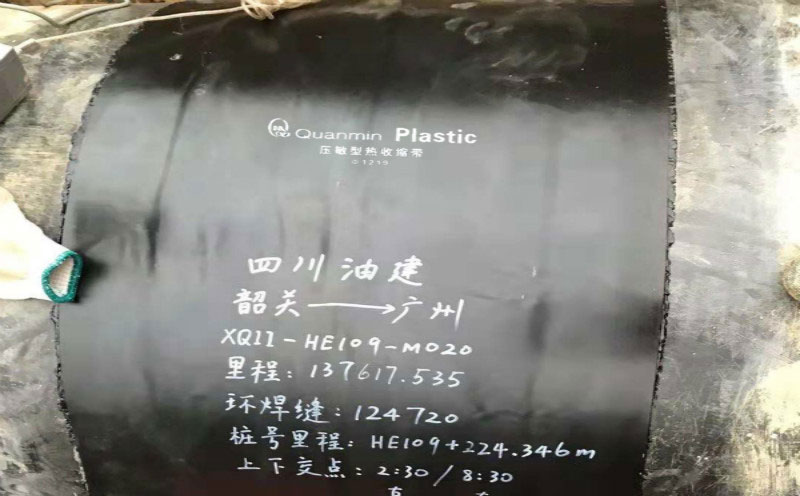

安裝完畢部分
| 23℃ 剝離強度 | 對鋼30N/cm，覆蓋率：98% 對PE層25.5N/cm，覆蓋率：97.5% 對FBE層30N/cm，覆蓋率：98% | 抗沖擊性 | 15.5J |
| 陰極剝離 | 5.5mm | 耐85℃,120d水浸泡外觀 | 對鋼- 無起鼓、無剝離、膜下無水 對防腐層- 無起鼓、無剝離、膜下無水 |
1、基材厚度：1.20~1.30mm
2、膠層厚：1.30~1.40mm
3、標(biāo)準(zhǔn)寬度：300～700mm
4、包裝：紙箱，規(guī)格尺寸可根據(jù)客戶要求定制加工
1、表面清理：將需作業(yè)部位表面和管體原防腐層需搭接表面的油污、油脂、泥土污物清凈，清整至無毛刺、焊渣、飛濺物、焊瘤等缺陷。
2、除銹：符合GB/T 8923，手工除銹應(yīng)達Sa3級，機械除銹應(yīng)達到Sa2.5級。

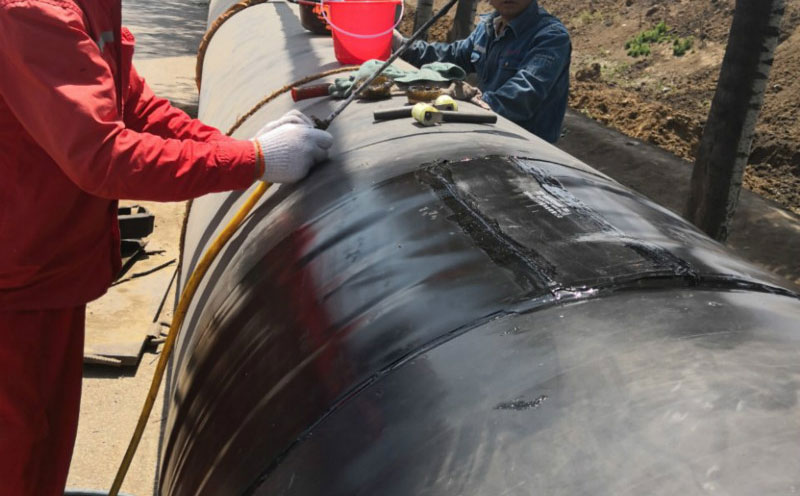

3、沿管徑環(huán)繞熱縮壓敏帶后，先將固定片通過加熱，粘接在適應(yīng)的壓敏膠熱收縮帶接頭部位，形成筒狀。隨后移離需作業(yè)段，用火焰沿周向均勻加熱，達到收縮。隨之再沿徑向分別向兩側(cè)加熱，受熱力作用收縮，內(nèi)層熱膠同時熔化包覆填充于作業(yè)表面，與管道防腐層形成緊密連續(xù)的防腐蝕保護體系。
4、依照產(chǎn)品安裝溫度要求調(diào)整火焰均勻加熱，排出空氣避免出現(xiàn)汽包和皺痕，在適合熱收縮帶相應(yīng)溫度下操作，發(fā)現(xiàn)套體兩端有膠溢出為宜。
5、操作中出現(xiàn)的皺褶或氣泡，及時用硅橡膠輥輪進行處理，達到整平壓實。
6、禁止雨、雪、霧天濕度超過85%情況下和風(fēng)沙較大環(huán)境下露天使用。
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應(yīng)在陰涼，溫度5～30℃，相對濕度＜75%的庫房中存放，遠(yuǎn)離熱源與明火。
3、保質(zhì)期限12個月。
